GIANT SCALE SAILPLANE

Razprave o raznih projektih, ki jih imamo še v glavah ali celo že na papirju...

Moderator: frank11

GIANT SCALE SAILPLANE

OdgovorNapisal/-a ultralajt » 11.10.2004, 22:34

Pozdravljeni!

Zamikala me je zelja, da si naredim velik jadralni model za na pobocje, kadar pri nas zapiha jugozahodnik. Imam primeren teren.

Ker vem, da si kupljenega modela ne bom mogel privosciti, (cena~180.000,00-220.000,00SIT) sem se odlocil da naredim velikega "stiroporkota", ker mislim, da je taka izgradnja preprosta in cenena, pa tudi pri srcu me ne bo stiskalo, v kolikor bo slo v zraku kaj narobe...

Osnovni material bo bil beli stiropor 20 kg/m3, na kriticnih mestih ojacan z ustrezno skrojenimi trakovi 4 mm debelega koroplasta, smrekove letvice za pasnice nosilca, aluminijasta cev za bajonet krila, lepilni trak s steklenimi vlakni za ojacanje po povrsini modela, ter samolepilna folija za koncno (estetsko in funkcionalno) prekritje modela.

Pa se nekaj podatkov o modelu:

model: FOX dvosedo Poljsko akrobatsko letalo
razpetina krila: 4425 mm (cca 33% pravega letala)
profil krila: HQ 1,5-12
predvidena masa modela: ~6-8 kg (plastenka za balastno vodo v teziscu)

Tukaj bi zelel odpreti razpravo na temo velikih jadralnih modelov, ter brati izjave modelarjev, ki imajo izkusnje z gradnjo in (ali) letenjem takih modelov, tako na pobocniku, kakor tudi v termiki.
Lahko bi se tudi dotaknili sorodnih tem, kot so uporaba RC opreme, priporocila za primerne servomotorje, velikost in odkloni krmil (scale ali NEscale?), zgode in nezgode modelarjev s tako velikimi modeli, itd itd...

Toliko za zacetek!

LP Mitja

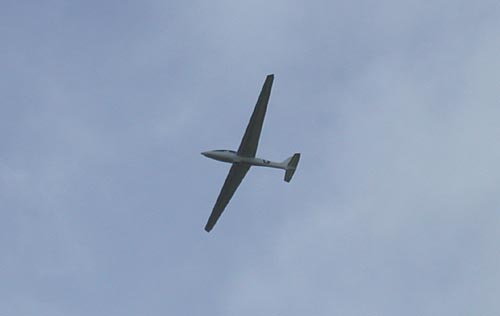

P.S.: na spodnji fotografiji je "normalen" plasticni model FOX, prilagam pa jo le zato, da se dobi obcutek, za kako veliko letalo se priblizno tukaj govori....
Priponke

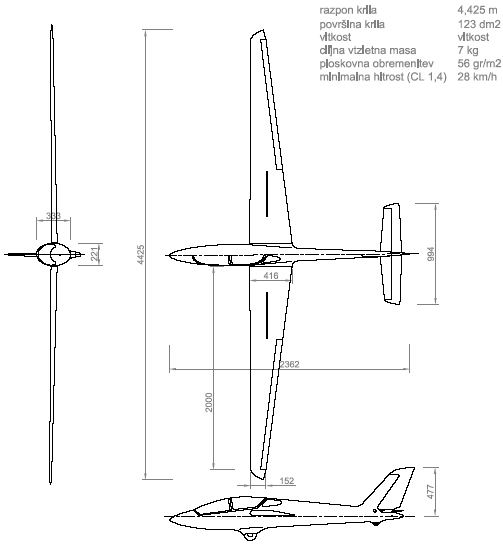

fox 3v.jpg
fox 3v.jpg (45.28 KiB) Videno 7972 krat
fox 0,33 scale foamie model.pdf
(57.04 KiB) Prenešeno 275 krat
Zadnjič spremenil ultralajt, dne 12.10.2004, 14:01, skupaj popravljeno 2 krat.
Uporabniški avatar
ultralajt
Forumski veteran

Prispevkov: 913
Pridružen: 07.04.2004, 16:35

OdgovorNapisal/-a MC GAYVER » 11.10.2004, 22:44

tole dela eden naših fantov

http://www.rcgroups.com/forums/showthread.php?t=237463

@ mitja

koliko mora bit velik da ga šteješ med velike a je 3,4 že dost
Priponke
grunau baby  ( kal).jpg

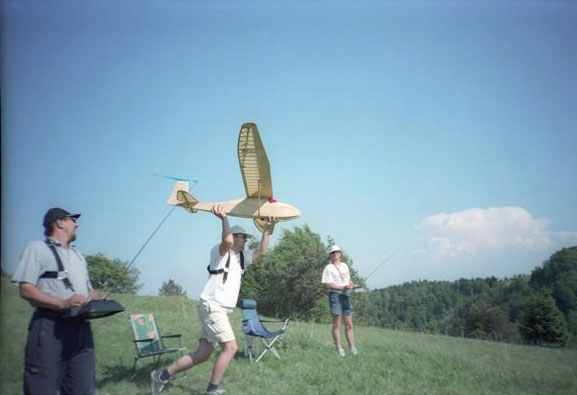

Grunau baby na srečanju na KALu nad Hrastnikom
grunau baby ( kal).jpg (37.64 KiB) Videno 7917 krat
Uporabniški avatar
MC GAYVER
Stara sablja

Prispevkov: 1522
Pridružen: 06.03.2003, 18:18
Kraj: Ljubljana

OdgovorNapisal/-a ultralajt » 11.10.2004, 22:50

Sm vidu da si "on line", pa sem kr caku da se oglasis! :D

Ja 3,4m je zame (k sm 168 cm visok) kar VELIK MODEL.

Ampak tja blizu 8m se mi pa zdi pretirano veliko.

LP Mitja
Uporabniški avatar
ultralajt
Forumski veteran

Prispevkov: 913
Pridružen: 07.04.2004, 16:35

OdgovorNapisal/-a MC GAYVER » 11.10.2004, 23:58

:lol: a grmo poleti na miting "modelčkov" 5m+ sami zeglarčki večina scale šlep, jadranje, akrobatika, cel teden, da se ti odfu... 8)

sem pa videl iz styrota dc9 v katermu bi komot otroka vozil pa na padini ga je letel cela reć trup je bil iz 5ih kosov hecno je bilo sam ko ga je en sam vrgel ker teže pa tam ni bilo veliko.
Uporabniški avatar
MC GAYVER
Stara sablja

Prispevkov: 1522
Pridružen: 06.03.2003, 18:18
Kraj: Ljubljana

OdgovorNapisal/-a fullspeed » 12.10.2004, 00:28

če ti kaj pomaga si lahko prideš pogledat in pokopirat tudi mojega 4 m FOX a. Zdi se mi težko če bo res 8 kil??? - Stiro seveda. Jaz bom s svojim prišel na to težo pa je vse GFK. Ploetna teža pa naj bi bila od 8?? - 12,14 kil

LP
Sebastjan

PS.

Si pa frajer če boš tole sešmirglal iz stirota he he :lol:
lp, Sebastjan

FREELANDER
".... za zajebavat smo vsi dobri...."

http://www.stirocut.com
info@stirocut.com
Uporabniški avatar
fullspeed
Član

Prispevkov: 93
Pridružen: 12.11.2002, 20:30
Kraj: Litija

OdgovorNapisal/-a ultralajt » 12.10.2004, 07:44

Gajver, ravno zato sem se odlocil narediti velik model, da si miting pripeljem na domaci teren... 8) ..da mi ne bi bilo treba hoditi okoli past oci. :shock:
No, vseeno, ce bo pa tak miting kje blizu, mi pa javi...bi pa sel pogledat. :wink:

Sebastjan, hvala za ponujeno pomoc! Bom videl, morda bom pa moral kaj pogledati. Vendar pa se zavedam, da bo moj FOX cisto nekaj drugega kot je tvoj. Zaradi nacina gradnje, se mu bodo kaj kmalu zacele kazati zunanje poskodbe, odrgnine, gube itd, kar mu bo hitro in drasticno slabsalo letalne sposobnosti. :cry: Prav tako bo zaradi nacina izdelave kar se tice strukture, bil bolj obcutljiv pri raznih obremenitvah v letu, zato se ga ne bo smelo tako sponati :twisted: kakor mocan kompozitni model.
Zaradi tega seveda ne bo mogel v zraku pokazati vseh akrobacij na tak nacin, :oops: a vendarle upam da se ga bo dalo vseeno sponati do te meje, da bo letenje uzivancija, pa tudi izvajanje akrobacij na bolj nezen nacin.

Zanimala me bo primerjava cene izdelave modela napram kompozitni gradnji, ter dobljene letalne sposobnosti in "rok trajanja" takega modela.

Predvsem pa upam na veliko zabave in veselja ob gradnji in letenju (ce bo prislo tako dalec :roll: )

LP Mitja
Uporabniški avatar
ultralajt
Forumski veteran

Prispevkov: 913
Pridružen: 07.04.2004, 16:35

OdgovorNapisal/-a combataš » 13.10.2004, 16:58

Just go for it Mitja!

Zdaj bi dal onega smeška ki ploska, pa ne znam.

Zanimiv koncept-dovolj radikalno ter zanimivo, da še koga "potegneš" zraven. Čeprav me moj DG še vedno čaka da ga zrihtam...

LP
Prisrčne pozdrave,

Alexej Dolinšek
MD Kanja
Hrastnik
Uporabniški avatar
combataš
Novinec

Prispevkov: 15
Pridružen: 10.05.2004, 22:59
Kraj: Hrastnik

OdgovorNapisal/-a Bošti » 16.10.2004, 15:01

Mitja, tegale poglej.
Ni strašno drago, vsaj trup in kabina, ostalo pa ni problem.

Tu je link:
http://www.gewalt-grossegler.de/index.htm

Lp, Boštjan
Uporabniški avatar
Bošti
Član

Prispevkov: 48
Pridružen: 31.07.2004, 17:52

OdgovorNapisal/-a Parky » 16.10.2004, 15:25

Jest mam doma še enga starga cirussa k ima 3m
sam mu moram rep popravit (drugo leto) pol pa v padino v
LOGATCU na ŽENČEK..... :D :D :D :D :D :D :D :D :D :D :D :D
Slika
Slika
Uporabniški avatar
Parky
Naš človek :)

Prispevkov: 349
Pridružen: 10.10.2004, 12:34
Kraj: Logatec

OdgovorNapisal/-a ultralajt » 18.10.2004, 13:49

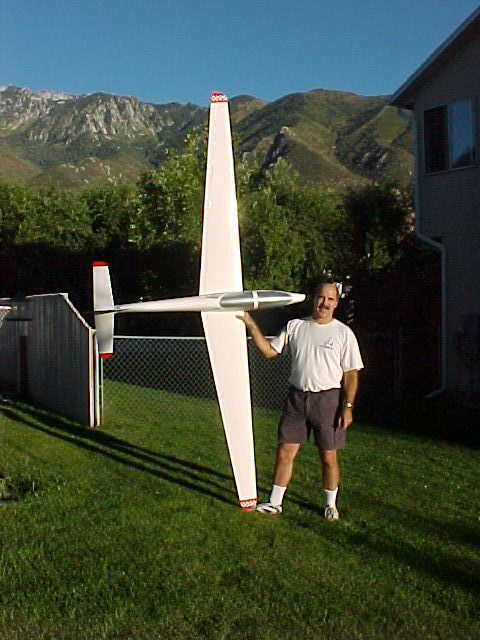

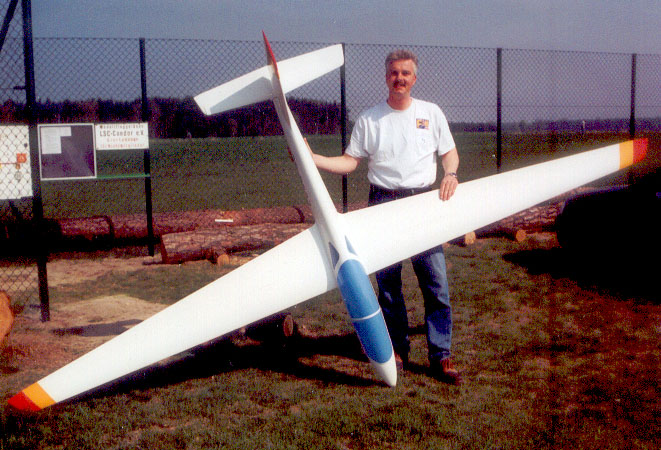

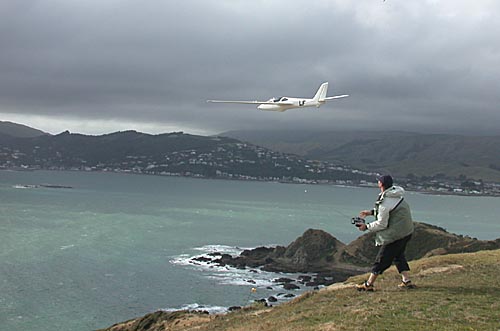

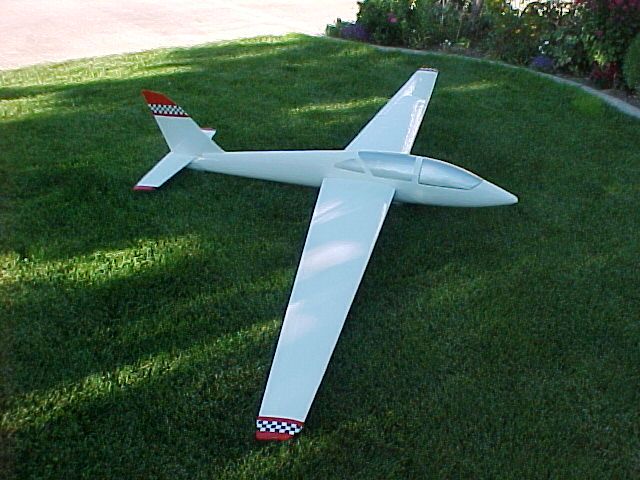

V svojem CD arhivu sem nasel slike 3,5 meterskega FOX-a ki je narejen tako kot ga bom naredil jaz: iz stiroporja.

Spodnje slike ga prikazujejo. V zraku se nic kaj ne loci od plasticnih modelov. Izgleda kot tapravi "scale model". Le ko se odpre kabina, pa se pokaze stiroporno jedro modela ki razkrije kako je narejen.
Priponke
Uporabniški avatar
ultralajt
Forumski veteran

Prispevkov: 913
Pridružen: 07.04.2004, 16:35

OdgovorNapisal/-a TECHNiC » 18.10.2004, 13:51

Kako je pa naredil luknje za povezave servo-krmilo? Z vročo in ravno cekas žico? :D

LP!
LP, Tomaž
Uporabniški avatar
TECHNiC
Naš človek :)

Prispevkov: 348
Pridružen: 20.06.2004, 17:35
Kraj: Senovo

OdgovorNapisal/-a ultralajt » 18.10.2004, 14:03

TECHNiC napisal/-a:Kako je pa naredil luknje za povezave servo-krmilo? Z vročo in ravno cekas žico? :D

LP!

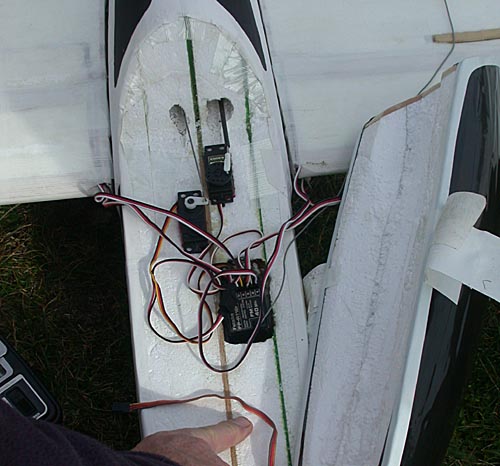

Ja izgleda da je res nekaj "cmaril" da je naredil luknje.

Moj bo drugace narejen. Servomotorji bodo postavljeni cisto blizu vsakega krmila, sprejemnik pa bo v trupu, nekje v sredini med vsemi servi. Kabli za serve bodo skriti pod oplato modela, tako da bodo samo zatlaceni v vzdolzne zareze v stiroporju, nakar bo zareza prekrita s folijo s katero se bo pokril model. Kabli bodo imeli na obeh koncih prikljucke.
Uporabniški avatar
ultralajt
Forumski veteran

Prispevkov: 913
Pridružen: 07.04.2004, 16:35

OdgovorNapisal/-a sharkpade » 18.10.2004, 14:57

S kakšno folijo ga pa nameravaš pokrit?

lp

miha
Sharkpade
Uporabniški avatar
sharkpade
Naš človek :)

Prispevkov: 161
Pridružen: 29.05.2004, 15:26
Kraj: Idrija

OdgovorNapisal/-a frcac » 18.10.2004, 15:21

... tudi če mi način gradnje ne diši ravno najbolj (okusi in zahteve so pač različni) še malo vzpodbude - rezultat me pa definitivno zanima.

Slika

:lol:

LP, Sašo
Uporabniški avatar
frcac
Naš človek :)

Prispevkov: 248
Pridružen: 15.12.2003, 16:49
Kraj: Godovič

OdgovorNapisal/-a ultralajt » 18.10.2004, 15:30

sharkpade napisal/-a:S kakšno folijo ga pa nameravaš pokrit?

lp

miha


V prvem uvodnem postu sem napisal:

Osnovni material bo bil beli stiropor 20 kg/m3, na kriticnih mestih ojacan z ustrezno skrojenimi trakovi 4 mm debelega koroplasta, smrekove letvice za pasnice nosilca, aluminijasta cev za bajonet krila, lepilni trak s steklenimi vlakni za ojacanje po povrsini modela, ter samolepilna folija za koncno (estetsko in funkcionalno) prekritje modela.
Uporabniški avatar
ultralajt
Forumski veteran

Prispevkov: 913
Pridružen: 07.04.2004, 16:35

OdgovorNapisal/-a sharkpade » 18.10.2004, 15:53

Oprosti površno branje postov. :oops:

lp

miha
Sharkpade
Uporabniški avatar
sharkpade
Naš človek :)

Prispevkov: 161
Pridružen: 29.05.2004, 15:26
Kraj: Idrija

OdgovorNapisal/-a ultralajt » 18.10.2004, 20:06

sharkpade napisal/-a:Oprosti površno branje postov. :oops:

lp

miha


No, naj ti ne bo nerodno! Verjetno si hotel vedeti s kako vrsto folije ga bom oblekel in ker tega v tem trenutku se ne vem, sem pac po filozofsko odgovoril, da bi skril dejstvo da nimam tapravega odgovora. :oops:
Uporabniški avatar
ultralajt
Forumski veteran

Prispevkov: 913
Pridružen: 07.04.2004, 16:35

OdgovorNapisal/-a slo-warhavk » 19.10.2004, 14:24

Živjo Mitja ! Tle si pa še mene zanimiral, saj veš kako mi diši stiropor in te zadeve, pa še lepo veliko je vse skupaj. Prav rad bi se udeležil tvojega (mogoče tudi mojega) projekta. LP Darko
slo-warhavk
Član

Prispevkov: 30
Pridružen: 11.10.2004, 08:31
Kraj: Hrastnik

OdgovorNapisal/-a ultralajt » 25.10.2004, 15:18

Na rcgroups forumu sem nasel tale link, o tipu, ki je naredil EPP FOXa z razponom 3m in je poslikal kako ga je delal...

Torej ne bom veliko mimo ustrelil z mojim. Je izvedljivo.

http://www.rcgroups.com/forums/showthre ... ge=1&pp=15

Mitja
Priponke
Uporabniški avatar
ultralajt
Forumski veteran

Prispevkov: 913
Pridružen: 07.04.2004, 16:35

OdgovorNapisal/-a mihah » 25.10.2004, 15:48

Mitja, si videl onega Piperja na Lift Ticket DVDju? ;)

Želim ti veliko prijetnih uric pri izgradnji in kasneje še več seveda pri letenju :)

P.S. Si morda mislil na pomožno motorizacijo? ;)
Sakura Racing XI Sport Master (Endurance, stock, mild modified, modified), Hyper GTB E, Tekno EB48, itd...
Uporabniški avatar
mihah
Forumski odvisnež

Prispevkov: 2706
Pridružen: 22.11.2002, 17:04
Kraj: Mengeš
