Program za risanje v 3D obliki.

OdgovorNapisal/-a JakaI » 04.12.2004, 22:17

Mene pa zanima ali ima MOGOČE KDO PROGRAM ZA RISANJE STVARI v 3D obliki.(da bi lahko narisal kolup čolna,....)

Če ima kdo ali pa mogoče če ve kakšno stran kjer bi si podoben program lahko snel bi prosil da objavi naslov strani.


lp
Lep pozdrav,pa se tipkamo prihodnjič!
Uporabniški avatar
JakaI
Član

Prispevkov: 62
Pridružen: 12.07.2004, 09:36
Kraj: Kočevje

OdgovorNapisal/-a strukel » 04.12.2004, 22:46

V osnovni šoli smo risal s CICICAD-om!!! Obstaja tudi AVTOCAD!!! S tem programom lahko narišeš načrt, ne vem pa kako je z 3d risanjem!!! :oops:

LP
Uporabniški avatar
strukel
Član

Prispevkov: 92
Pridružen: 07.11.2004, 00:15
Kraj: Bled - okolica

OdgovorNapisal/-a JakaI » 05.12.2004, 16:13

AVTOCAD imam vendar se v 3D obliki ne da risat.

Imam pa en program ki je kar vredu sam ne poznam vseh funkcji.

Ali se kdo spozna na ta program:ULEAD COOL 3D Studio
Lep pozdrav,pa se tipkamo prihodnjič!
Uporabniški avatar
JakaI
Član

Prispevkov: 62
Pridružen: 12.07.2004, 09:36
Kraj: Kočevje

OdgovorNapisal/-a TheEdge » 05.12.2004, 20:49

v avto CAD se da risati 3D, sam je malo komplicirano, da se človek nauči. Najbolje je v CATIA programu. Ampak tega še sam ne znam uporabljati!

lp
paragliding.....
Uporabniški avatar
TheEdge
Naš človek :)

Prispevkov: 107
Pridružen: 01.06.2004, 17:29
Kraj: Senovo

OdgovorNapisal/-a luigidon » 05.12.2004, 22:25

Zivjo!
Mitja mi je enkrat predlagal program Rhynocerus...Počasi se ga učim in mislim, da je prav super....

lp
matjaz
-------------------------------------------------------
Uspeh je za drzne....
Uporabniški avatar
luigidon
Forumski veteran

Prispevkov: 558
Pridružen: 13.01.2004, 20:14
Kraj: Domžale - Vir

OdgovorNapisal/-a falcon » 06.12.2004, 01:37

Za resnejše 3d modeliranje bi ti priporočal Solid Works, Unigraphics ali Catio. Catia se mi od omenjenih zdi še najbolj primerna za zahtevnejše površine in je zelo uveljavljena (standard) v avtomobilski in letalski industriji v Evropi. Američani imajo nekako raje Unigraphics, ker so ga pač sami razvili. Catia (in Solid Works) pa je bila prvotno razvita s strani Dassaulta za potrebe letalske industrije.

LP, Nejc F.
Uporabniški avatar
falcon
Novinec

Prispevkov: 26
Pridružen: 26.08.2004, 22:23
Kraj: Zagorje

OdgovorNapisal/-a JakaI » 06.12.2004, 15:56

Na mojih SWP cedejih sem našel program MAYA.Motm rečt hudo.

Bo še poročal.
Lep pozdrav,pa se tipkamo prihodnjič!
Uporabniški avatar
JakaI
Član

Prispevkov: 62
Pridružen: 12.07.2004, 09:36
Kraj: Kočevje

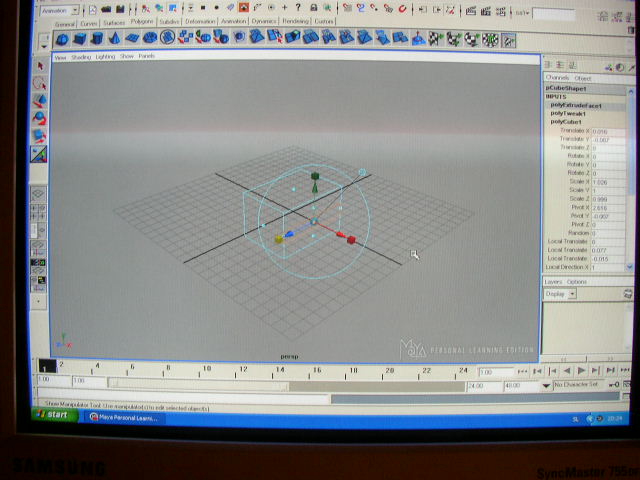

OdgovorNapisal/-a JakaI » 07.12.2004, 21:35

Huh!

Zakompliciran program.Vsebuje zelo veliko funkcij.Celo plopeler je že zrisan,... :P
Priponke
Lep pozdrav,pa se tipkamo prihodnjič!
Uporabniški avatar
JakaI
Član

Prispevkov: 62
Pridružen: 12.07.2004, 09:36
Kraj: Kočevje

OdgovorNapisal/-a overlord_tm » 07.12.2004, 21:55

JakaI napisal/-a:Huh!

Zakompliciran program.Vsebuje zelo veliko funkcij.Celo plopeler je že zrisan,... :P


Blender tud obstaja
IMO bolši od Maye (pa še zaston je) samo u iber zakompliciran - use je na bližnicah ala ctrl+???
Uporabniški avatar
overlord_tm
Naš človek :)

Prispevkov: 132
Pridružen: 06.05.2004, 14:28
Kraj: Domžale - Vir

OdgovorNapisal/-a Kroko » 08.12.2004, 00:27

3D programi se v osnovi delijo na dva dela. Eni so namenjeni tehničnemu risanju pri drugih pa je pomemben samo vizuelni učinek.

Prvi se uporabljajo za konstruiranje in modeliranje izdelkov, orodij... Vse mere so točne, poznajo lastnosti materialov... Rendering jim je malce slabša točka. Predstavniki: AutoCAD, SolidWorks, Catio...

Drugi se uporabljajo za filme, reklame, igrice. Najbolj pomembno je da stvar dobro izgleda. Komaj da vedo, kaj je to milimeter. Imajo odličen rendering, shading... Predstavniki: Maya, 3D Studio MAX...

Cene teh programov so astronomske in se merijo v več 10000 dolarjih. Uporabni pa postanejo šele z kombinaciji z specialnim hardverom. Jaz sem uporabljal dve vrsti tablic in 3 monitorje.

Vsi ti programi so izredno zapleteni. Če nisi obseden ali pa ti to ni služba potem iz njih ne boš izvlekel nič pametnega. Če si obseden pa bo trajalo vsaj 6 mesecev, da se malo privadiš. Opazovanje mojstra, ki to obvlada je prava poezija.

Obstajajo tudi tretji, ki niso ne tič ne miš in so namenjeni navadnim smrtnikom. V glavnem pomankljivi in se v njih ne da narediti nič pametnega (oziroma zmeraj nekaj zmanjka). Npr. ULEAD COOL 3D Studio
Uporabniški avatar
Kroko
Naš človek :)

Prispevkov: 359
Pridružen: 01.04.2004, 19:06
Kraj: Ljubljana

OdgovorNapisal/-a falcon » 08.12.2004, 16:28

kroko@

Popolnoma se strinjam z razpredelitvijo teh programov, kot si napisal.
Bi pa pripomnil, da se da recimo marsikaterega od programov za 3d modeliranje (konstruiranje; tukaj izvzemam Acad, ki je pač 2d klasa) naučiti dokaj hitro do te mere, da se izdelajo kakšni preprostejši modeli, recimo čoln ali pa kaj takega kot sem pripel na slikah. Render res ni nevem kaj, vendar je za osnovno predstavitev izdelka dovolj. Res pa je poezija gledati nekoga, ki kakršno koli modeliranje res obvlada (u nulo), pika na i pa je izvrsten render, ki ti včasih postavi dlake pokonci:)

LP, Nejc F.
Priponke

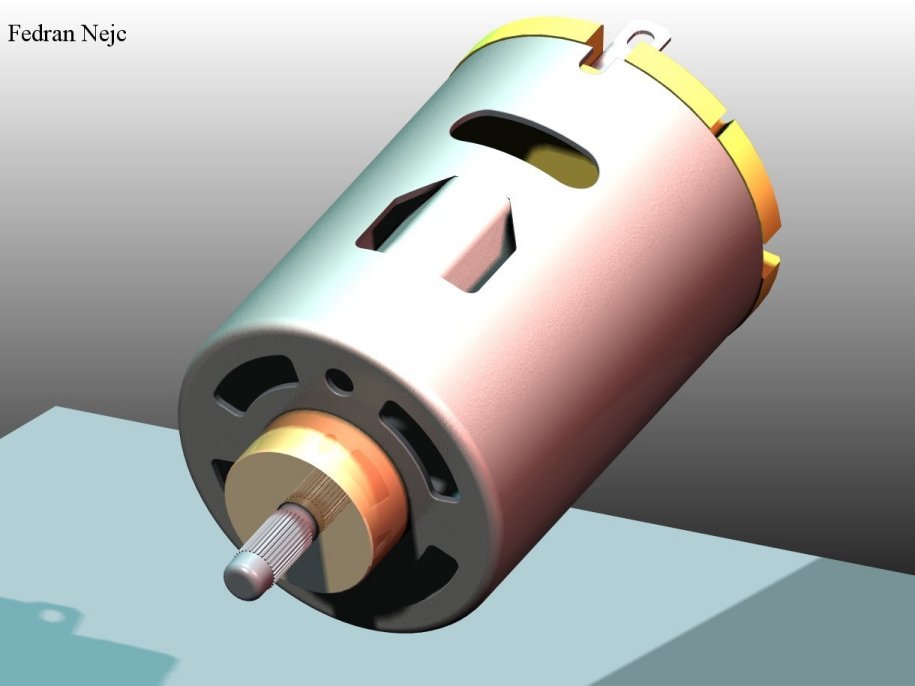

motor komplet.jpg
(recimo nek modelarski motor)
motor komplet.jpg (47.74 KiB) Videno 10203 krat
Uporabniški avatar
falcon
Novinec

Prispevkov: 26
Pridružen: 26.08.2004, 22:23
Kraj: Zagorje

OdgovorNapisal/-a falcon » 08.12.2004, 16:29

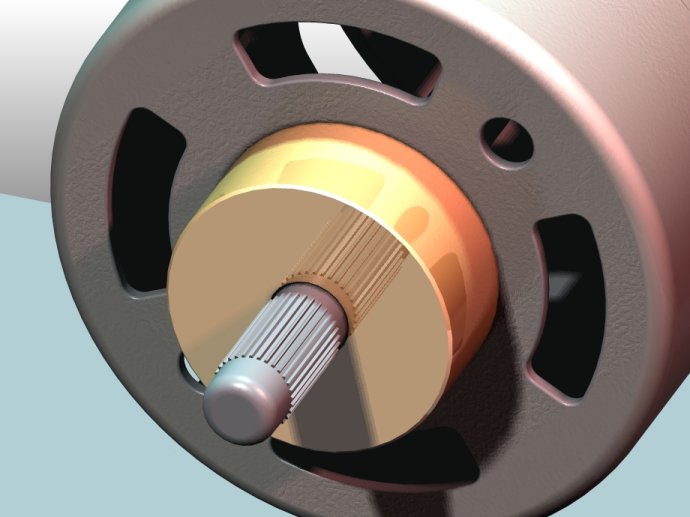

še malo u detajle
Priponke
motor spredaj.jpg
motor spredaj.jpg (41.82 KiB) Videno 10671 krat
Uporabniški avatar
falcon
Novinec

Prispevkov: 26
Pridružen: 26.08.2004, 22:23
Kraj: Zagorje

OdgovorNapisal/-a falcon » 08.12.2004, 16:31

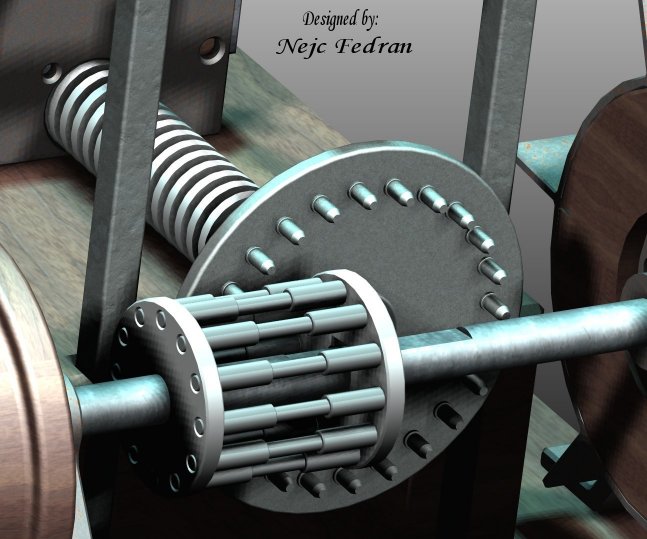

pa še model starinske naprave za nasek pile
Priponke
Uporabniški avatar
falcon
Novinec

Prispevkov: 26
Pridružen: 26.08.2004, 22:23
Kraj: Zagorje

OdgovorNapisal/-a falcon » 08.12.2004, 16:32

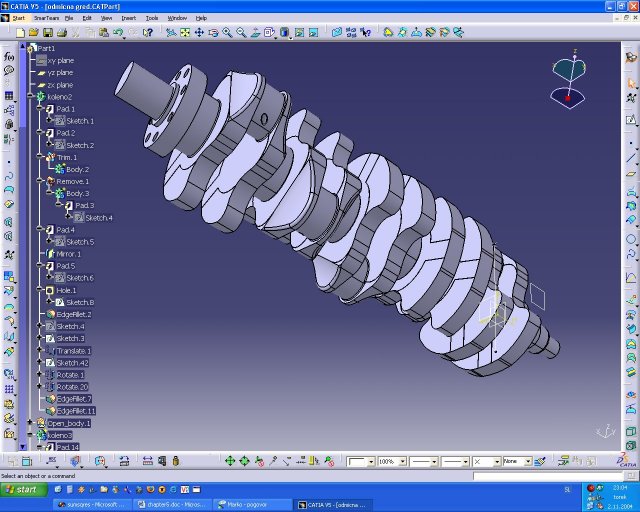

Tako nekako pa izgleda Catia med samim delom:
Priponke
odmicna gred.jpg
odmicna gred.jpg (77.07 KiB) Videno 10602 krat
Uporabniški avatar
falcon
Novinec

Prispevkov: 26
Pridružen: 26.08.2004, 22:23
Kraj: Zagorje

OdgovorNapisal/-a borisk » 08.12.2004, 18:58

kaj pa kak pro/E :?:
se ga baje v slo kar veliko uporablja



lp, boris
Uporabniški avatar
borisk
Član

Prispevkov: 59
Pridružen: 08.12.2002, 13:04
Kraj: Šmarje

OdgovorNapisal/-a falcon » 08.12.2004, 19:11

Uporabljal se je zelo množično in se še vedno, vendar po mnenju mnogih strokovnjakov Fakultete za strojništvo ta program težko konkurira sodobnejšim programom, ki so bili že omenjeni. Se pa še vedno dosti uporablja, predvsem v orodjarstvu.
Uporabniški avatar
falcon
Novinec

Prispevkov: 26
Pridružen: 26.08.2004, 22:23
Kraj: Zagorje

OdgovorNapisal/-a Kroko » 08.12.2004, 20:02

Zelo lepo. Jaz sem se v glavnem ukvarjal z drugo skupino (3D Studio MAX, Maya...).
Za dosego pravega vizualnega efekta smo zelo goljufali. Kamera zamaknjena samo za nekaj stopinj in predmet je bil nerazpoznaven. Govorim o fintah, ki smo jih uporabljali. Večni problem so bili logotipi podjetij. Dodaš malo kroma, sence... in logotip deluje napačnih dimenzij in proporcij. Mercedezov znak (križ v krogu) ni smel biti v krogu ampak smo delali elipso, ki se je morala vrteti, da je se je krom lepo sijal in da je izgledalo okroglo. :shock: Dokler nisi z metrom izmeril ekrana...

Za take finte rabiš samo kilometrino.
Uporabniški avatar
Kroko
Naš človek :)

Prispevkov: 359
Pridružen: 01.04.2004, 19:06
Kraj: Ljubljana

OdgovorNapisal/-a falcon » 08.12.2004, 22:22

Jaz se pa z izvenstrojniškimi programi nisem preveč ubadal...en šnelkurz sem potegnil čez 3DSMax in podobne programe, vendar sem ugotovil, da se po strukturi precej razlikujejo od programov za konstruiranje in je tudi treba ogromno časa vložiti v ˝študij˝ posamezega, ker so sami po sebi precej edinstveni za uporabo. Res pa so potem vizualni efekti tako dobri, da te stvar zasvoji. Mogoče sem se preveč osredotočil na svoj tip programov s katerimi sem veliko delal in jih dobro spoznal in so si po samem uporabniškem vmesniku precej podobni. Zanimivo je spoznati več programov, da se lahko namensko odločiš kaj potrebuješ za svoje delo. Vsaka izkušnja, ki ste jo imeli s pozameznimi programi je dobrodošla pa tudi kak printscreen in podobno, da vidimo kaj sploh obstaja zanaj naših meja:)

LP, Nejc F.
Uporabniški avatar
falcon
Novinec

Prispevkov: 26
Pridružen: 26.08.2004, 22:23
Kraj: Zagorje

OdgovorNapisal/-a fantasy » 08.12.2004, 23:09

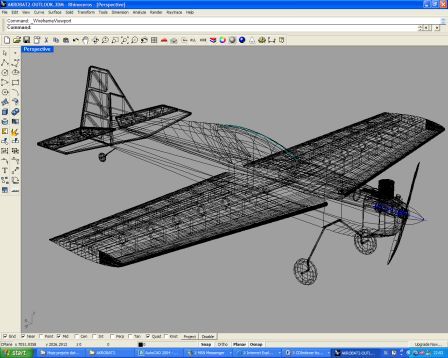

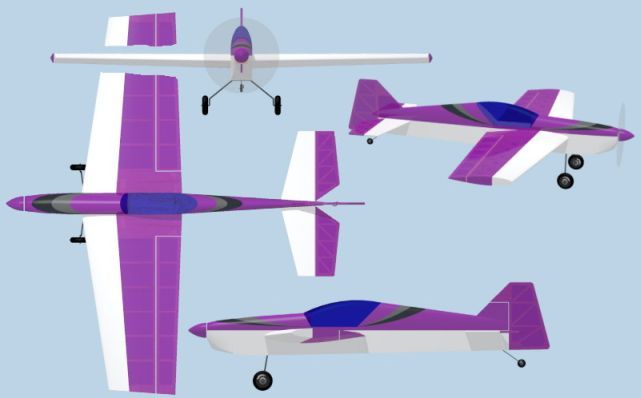

Takole sem se "igral" predlani:
Priponke

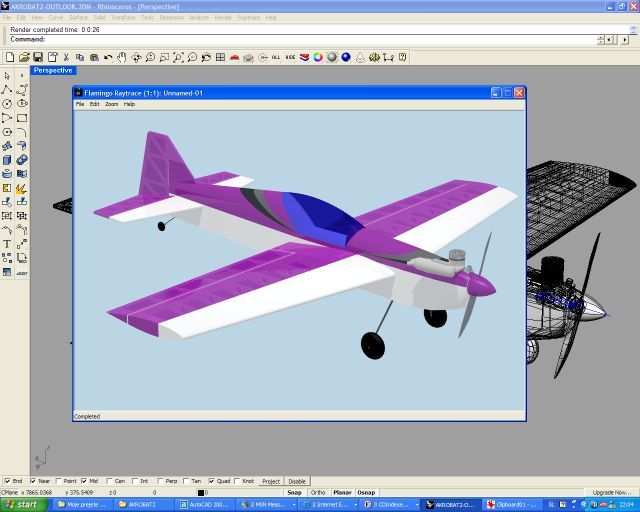

akrobat 2-2003.jpg
akrobat 2-2003.jpg (20.25 KiB) Videno 10439 krat
Uporabniški avatar
fantasy
Član

Prispevkov: 92
Pridružen: 02.12.2004, 13:27

OdgovorNapisal/-a fantasy » 08.12.2004, 23:25

Vse je odvisno od tega, kako razmerje ti ustreza v pogledu vlozenega truda in casa v primerjavi s koncnim izdelkom.

Ne rabi ti natancnost do zadnje tisocinke milimetra in podpora CNC stroju, ce hoces samo videti kako bo tvoj izdelek videti se preden gres v dejansko izdelavo. Torej kadar se gre samo za 3d prezentacijo (vizualizacijo) nekega izdelka ki je sele v nastajanju....

Spodnji motor sem narisal kar na hitro, in se nisem prevec sekiral za milimetre, ker je sluzil samo kot "okras" ali "dopolnitev" koncne podobe letala, in ni predstavljal bistveni elemnt prezentacije....

LP FC
Priponke

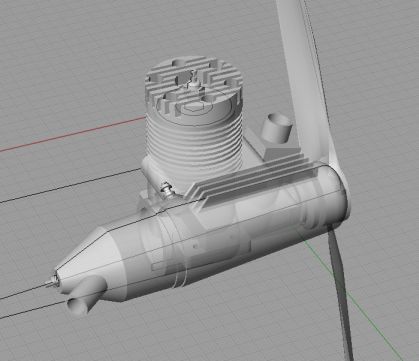

motor 3,5ccm.jpg
motor 3,5ccm.jpg (17.5 KiB) Videno 10430 krat
Uporabniški avatar
fantasy
Član

Prispevkov: 92
Pridružen: 02.12.2004, 13:27
