Izdelava AIR BOATA

OdgovorNapisal/-a Anzo » 10.01.2005, 15:58

Za izdelavo moje konstrukcije potrebujete:
-Balsa 2 cm in 1 cm 1000krat 100mm
-Vezana plošča 4mm
-Folija oracover

No pa začnimo:
Najprej balso debeline 2cm razrežemo na 40cm dolga in 10 cm široka kosa ki ju zlepimo tako da dobimo plato 40cm dolžine in 20cm širine.
Med sušenjem razrežemo 1cm debelo balso tako da dobimo kos 20cm dolžine in 10 cm širine.Nato kose 20krat 10 cm zlepimo tako da gre 20cm za širino 2cm balse, ki je zlepljena skupaj.In jih dodajamo eno zraven druge tako da dobimo celo plato prekrito.nato izdelamo na vezani plošči
pravokotnik dolžine 20 cm in širine 3 cm .Od roba pravokotnika izmerimo 3cm in potegnemo črto čez pravokotnik.To storimo na obeh straneh.Kjer se črti stikata (vzdolžna od pravokotnika in pravokotna od meritve 3cm)zapičimo šestilo in ga nastavimo na oglišce pravokotnika ter ga zavtimo do našega odmertja 3cm ki je zaznamovan z črto postopek ponovimo na naslednji strani.Tako dobino šablono za obliko plošče.Na stranski del kjer je balsa debela 3cm nastavimo šablono tako da stranica ko ima dolžino 20cm gleda na zgornjo stran plate.Nato jo obrišemo in dobimo obliko stranic drsne površine.Na zgornji ploskvi pa profil postavimo tako da je daljša stranica obrnjena od roba zgornje ploskve in obrišem.To ponovimo na drugi strani.Da bo model drsev naprej moramo sprednji del zarobiti navzgor. Spet si pomagamo z profilom ki smo ga izdelali prej, ki ga nastavimo tako da se rob kjer se stikata krivulja in stranica pravokotnika stikata položimo točno do roba in obrišemo samo sprednjo krivuljo na zadnjem delu tega ne ponovimo ponovimo ga samo na drugi strani modela(plošče).Narisane krivulje pobrusimo z strojnim brusilnikom in nafino samo z roko.Ploščo sedaj oblečemo v oracover folijo.


Zaenkrat samo toliko ju3 ali naslednjič pa naprej ko vam bom povedal kako se naredi nosilce za servo motorček in motor.

Mnenja zaželena!

Napišite ali sploh razumete postopek gradnje ali moram kako drugače pisati!

HVALA 8)
Priponke
(27.15 KiB) Prenešeno 1656 krat
(27.15 KiB) Prenešeno 1594 krat
Zadnjič spremenil Anzo, dne 11.01.2005, 21:15, skupaj popravljeno 4 krat.
::::::Leti vse!!!!Tud navadana deska, ce jo vrzes!!!::::::::

LP Anze
Anzo
Naš človek :)

Prispevkov: 317
Pridružen: 10.12.2004, 16:13
Kraj: Ljubljana - Škofljica

OdgovorNapisal/-a JakaI » 10.01.2005, 16:40

Al je pri meni kaj narobe ali je z slikami,ker mi jih noče prikazat!

lp
Lep pozdrav,pa se tipkamo prihodnjič!
Uporabniški avatar
JakaI
Član

Prispevkov: 62
Pridružen: 12.07.2004, 09:36
Kraj: Kočevje

OdgovorNapisal/-a Anzo » 10.01.2005, 16:42

Men tudi ne potegne :?
::::::Leti vse!!!!Tud navadana deska, ce jo vrzes!!!::::::::

LP Anze
Anzo
Naš človek :)

Prispevkov: 317
Pridružen: 10.12.2004, 16:13
Kraj: Ljubljana - Škofljica

OdgovorNapisal/-a Rafter » 10.01.2005, 17:10

Na phpBB2 forumih je opcija, kjer lahko administator določi, da v prilogi ne more biti GIFov, ampak samo JPG-ji. PO mojem bo to.

LP, R. :wink:
----------------------
+386 41 757-257, +386 40 757-257
rafter@siol.net
http://www.rafting-klub-mb.si
Slika
----------------------
Uporabniški avatar
Rafter
Član

Prispevkov: 30
Pridružen: 05.01.2005, 13:43
Kraj: Maribor

OdgovorNapisal/-a aly fly » 10.01.2005, 19:37

Če te malo poravim: ni izdelava huvercrafta ampak izdelava hovercrafta!


LP Aljoša
aly fly


OdgovorNapisal/-a cuoresportivo » 10.01.2005, 23:49

daj probaj hitro slike sporihtat, me ful zanima ta hovercraft. ql vozilo je tole res, samo sliek bi res rad videl, da mam vsaj kaj za pohvalit. 8)
Lep pozdrav(best regards)
Aleš Berce


www.fotobanda.si
www.tehnox.si
Uporabniški avatar
cuoresportivo
----------------------------
----------------------------

Prispevkov: 842
Pridružen: 04.06.2003, 18:51
Kraj: Šentilj\Slovenia

OdgovorNapisal/-a Rafter » 11.01.2005, 00:02

Kaj pa taki bi te zanimal?

Slika

Moj je enak, samo v drugi barvni kombinaciji.

LP, R. :wink:
----------------------
+386 41 757-257, +386 40 757-257
rafter@siol.net
http://www.rafting-klub-mb.si
Slika
----------------------
Uporabniški avatar
Rafter
Član

Prispevkov: 30
Pridružen: 05.01.2005, 13:43
Kraj: Maribor

OdgovorNapisal/-a Slowfly » 11.01.2005, 00:54

Anžo , sprašuješ če se tvojo pisarijo da razumeti. Prof. Toporišič & CO. bi bili "navdušeni" , "izumil"si kar nekaj novih besed. O sami razumljivosti opisa pa ne bi izgubljal besed.
Mogoče , ampak samo mogoče , bi bilo bolje , če bi celo stvar narisal ?????


Za izdelavo moje konstrukcije potrebujete:
-Balsa 2 cm in 1 cm 1000ktat 100mm
-Vezana plošča 4mm
-Folija ocanover (Za to folijo še nisem slišal.)

No pa začnimo:
Najprej balso debeline 2cm razrežemo na 40cm dolga in 10 cm široka kosa ki ju zlepimo tako da dobimo plato 40cm dolžine in 20cm širine.
Med sušenjem razrežemo 1cm debelo balso tako da dobimo kos 20cm dolžine in 10 cm širine.Nato kose 20krat 10 cm zlepimo tako da gre 20cm za širino 2cm balse, ki je zlepljena skupaj.In jih dodajamo eno zraven druge tako da dobimo celo plato prekrito.nato izdelamo na vezani plošči
pravokotnik dolžine 20 cm in širine 3 cm .Od roba pravokotnika izmerimo 3cm in potegnemo črto čez pravokotnik.To storimo na obeh straneh.Kjer se črti stikata (vzdolžna od pravokotnika in pravokotna od meritve 3cm)zapičimo šestilo in ga nastavimo na oglišce pravokotnika ter ga zavtimo do našega odmerjtja3cm ki je zaznamovan z črto postopek ponovimo na naslednji strani.Tako dobino šabliono za obliko plošče.Na stranski del kjer je balsa debela 3cm nastavimo šablono tako da stranica ko ima dolžino 20cm gleda na zgornjo stran plate.Nato jo obrišemo in dobimo obliko stranic drsne površine.Na zgornji ploskvi pa profil postavimo tako da je daljša stranica obrnjena od roba zgornje ploskve in obrišem.To ponovimo na drugi strani.Da bo model drsev naprej moramo sprednji del zarobiti navzgor. Spet si pomagamo z profilom ki smo ga izdelali prej, ki ga nastavimo tako da se rob kjer se stikata krivulja in stranica pravokotnika stikata položimo točno do roba in obrišemo samo sprednjo krivuljo na zadnjem delu tega ne ponovimo ponovimo ga samo na drugi strani midela(ploše).Narisane krivulje pobrusimo z strojnim brusilnikom in nafino samo z roko.Ploščo sedaj oblečemo v ocanover folijo.


Zaenkrat samo toliko j3 ali naslednjič pa naprej ko vam bom povedak lako se naredi nosilce za servo motorček in motor.

Mnenja zaželena!

Napišite ali sploh razumete postopek gradnje ali moram kako drugače pisati!

HVALA

Želel si mnenje , moje je pač takšno !
Zadnjič spremenil Slowfly, dne 11.01.2005, 00:58, skupaj popravljeno 1 krat.
Uporabniški avatar
Slowfly
Naš človek :)

Prispevkov: 339
Pridružen: 09.06.2003, 01:37
Kraj: Ljubljana

OdgovorNapisal/-a cuoresportivo » 11.01.2005, 00:54

mega. kolk pride tole, pa kolk je domat , pa kolk pije energije. maš kak link do uradne strani al je home made?
Lep pozdrav(best regards)
Aleš Berce


www.fotobanda.si
www.tehnox.si
Uporabniški avatar
cuoresportivo
----------------------------
----------------------------

Prispevkov: 842
Pridružen: 04.06.2003, 18:51
Kraj: Šentilj\Slovenia

OdgovorNapisal/-a Rafter » 11.01.2005, 01:07

----------------------
+386 41 757-257, +386 40 757-257
rafter@siol.net
http://www.rafting-klub-mb.si
Slika
----------------------
Uporabniški avatar
Rafter
Član

Prispevkov: 30
Pridružen: 05.01.2005, 13:43
Kraj: Maribor

OdgovorNapisal/-a Anzo » 11.01.2005, 13:35

Rafter napisal/-a:Kaj pa taki bi te zanimal?

Slika

Moj je enak, samo v drugi barvni kombinaciji.

LP, R. :wink:


Rafter naj te popravim ta na sliki je air boat.Jaz pa izdelujem hoovercraft
::::::Leti vse!!!!Tud navadana deska, ce jo vrzes!!!::::::::

LP Anze
Anzo
Naš človek :)

Prispevkov: 317
Pridružen: 10.12.2004, 16:13
Kraj: Ljubljana - Škofljica

OdgovorNapisal/-a Rafter » 11.01.2005, 14:18

Anzo napisal/-a:Rafter naj te popravim ta na sliki je air boat.Jaz pa izdelujem hoovercraft


Anzo. naj te popravim:

na sliki je hovercraft, ker lebdi tudi nad trdno podlago in še celo presenetljivo dobro.

Aja, črkujva skupaj: H.. O.. V.. E.. R.. C.. R.. A.. F.. T.. .

Pa LP in brez zamere, R. :wink:
----------------------
+386 41 757-257, +386 40 757-257
rafter@siol.net
http://www.rafting-klub-mb.si
Slika
----------------------
Uporabniški avatar
Rafter
Član

Prispevkov: 30
Pridružen: 05.01.2005, 13:43
Kraj: Maribor

OdgovorNapisal/-a Anzo » 11.01.2005, 15:00

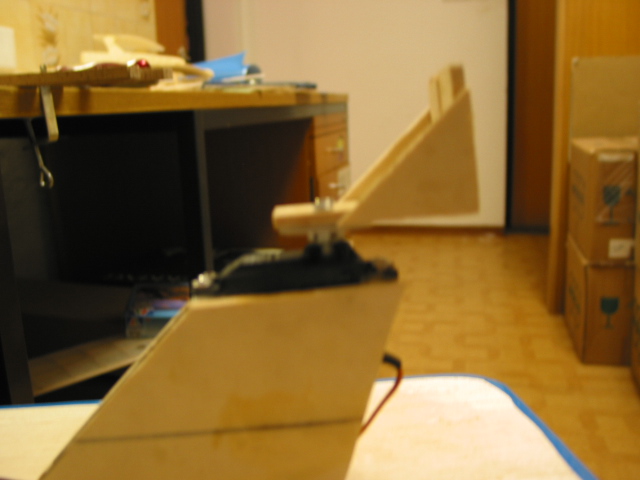

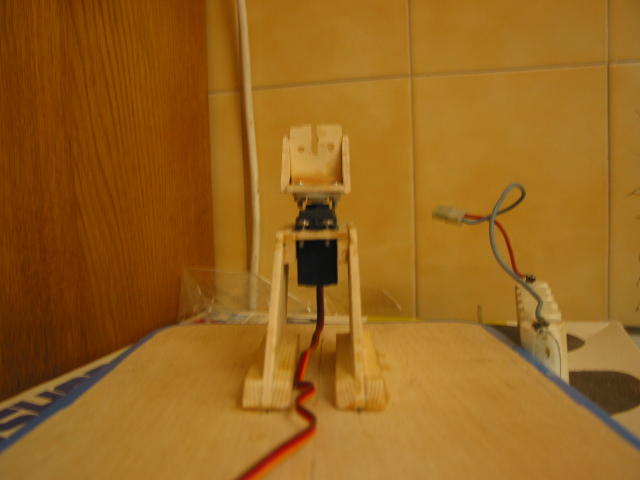

Evo vam odljubljene slike
Priponke
slika 018.jpg
slika 018.jpg (104.58 KiB) Videno 11202 krat
::::::Leti vse!!!!Tud navadana deska, ce jo vrzes!!!::::::::

LP Anze
Anzo
Naš človek :)

Prispevkov: 317
Pridružen: 10.12.2004, 16:13
Kraj: Ljubljana - Škofljica

OdgovorNapisal/-a Anzo » 11.01.2005, 15:02

:arrow:
Priponke
slika 023.jpg
slika 023.jpg (98.7 KiB) Videno 11183 krat
slika 024.jpg
slika 024.jpg (94.36 KiB) Videno 11104 krat
slika 025.jpg
slika 025.jpg (101.5 KiB) Videno 11087 krat
::::::Leti vse!!!!Tud navadana deska, ce jo vrzes!!!::::::::

LP Anze
Anzo
Naš človek :)

Prispevkov: 317
Pridružen: 10.12.2004, 16:13
Kraj: Ljubljana - Škofljica

OdgovorNapisal/-a Anzo » 11.01.2005, 15:04

[quote="cuoresportivo"]mega. kolk pride tole, pa kolk je domat , pa kolk pije energije. maš kak link do uradne strani al je home made?[/quote

1.ni dokoncan.2.nevem se3.nisem se vgradil komponent.4.je home made
::::::Leti vse!!!!Tud navadana deska, ce jo vrzes!!!::::::::

LP Anze
Anzo
Naš človek :)

Prispevkov: 317
Pridružen: 10.12.2004, 16:13
Kraj: Ljubljana - Škofljica

OdgovorNapisal/-a Anzo » 11.01.2005, 15:05

:arrow:
Priponke
slika 027.jpg
slika 027.jpg (121.29 KiB) Videno 11059 krat
slika 028.jpg
slika 028.jpg (93.73 KiB) Videno 11041 krat
::::::Leti vse!!!!Tud navadana deska, ce jo vrzes!!!::::::::

LP Anze
Anzo
Naš človek :)

Prispevkov: 317
Pridružen: 10.12.2004, 16:13
Kraj: Ljubljana - Škofljica

OdgovorNapisal/-a rok-y » 11.01.2005, 15:44

a je mogoče kakšna slika celega hovercrafta. aja kje ma pa tvoj hovercraft zračno blazino al je spodaj kr samo z oracover folijo prekrit
----------------------------
Uporabniški avatar
rok-y
Naš človek :)

Prispevkov: 244
Pridružen: 20.11.2004, 20:29
Kraj: Kamnik

OdgovorNapisal/-a Anzo » 11.01.2005, 15:54

Slowfly napisal/-a:.Mogoče , ampak samo mogoče , bi bilo bolje , če bi celo stvar narisal ?????


sem narisal v slikarju pa mi ne odpre
::::::Leti vse!!!!Tud navadana deska, ce jo vrzes!!!::::::::

LP Anze
Anzo
Naš človek :)

Prispevkov: 317
Pridružen: 10.12.2004, 16:13
Kraj: Ljubljana - Škofljica

OdgovorNapisal/-a Anzo » 11.01.2005, 15:58

rok-y napisal/-a:a je mogoče kakšna slika celega hovercrafta. aja kje ma pa tvoj hovercraft zračno blazino al je spodaj kr samo z oracover folijo prekrit


Hovercrafti so tista vozila ki se peljejo po nizkih mocverjih.Samo da tisti imajo zracne lopute.In nimajo zracne blazine(to sem hotu rafterju razlozit da so toAIR BOATI je preverjeno v temi Hovercraft poglavje Projekti stran 5).
::::::Leti vse!!!!Tud navadana deska, ce jo vrzes!!!::::::::

LP Anze
Anzo
Naš človek :)

Prispevkov: 317
Pridružen: 10.12.2004, 16:13
Kraj: Ljubljana - Škofljica

OdgovorNapisal/-a rok-y » 11.01.2005, 16:06

----------------------------
Uporabniški avatar
rok-y
Naš človek :)

Prispevkov: 244
Pridružen: 20.11.2004, 20:29
Kraj: Kamnik
