BK krmilnik iz domače delavnice

OdgovorNapisal/-a PrimozL » 27.10.2004, 19:01

Pozdrav vsem,

S kolegom Simonom nameravava izdelat majhno serijo tiskanih vezij za brezkrtačni krmilnik, ki ga je na konferenci
http://www.rcgroups.com/forums/showthre ... ge=1&pp=15

objavil QUAX (B. Konze), celoten projekt pa je objavil tukaj
http://home.versanet.de/~b-konze/blmc_bko/blmc_en.htm

Tiskanina, ki jo nameravava dat izdelat, je verzija 1. Narisal jo je Thomas Baumgart in objavil
http://www.turbinenmuseum.de/Modellbau/ ... __uk_.html

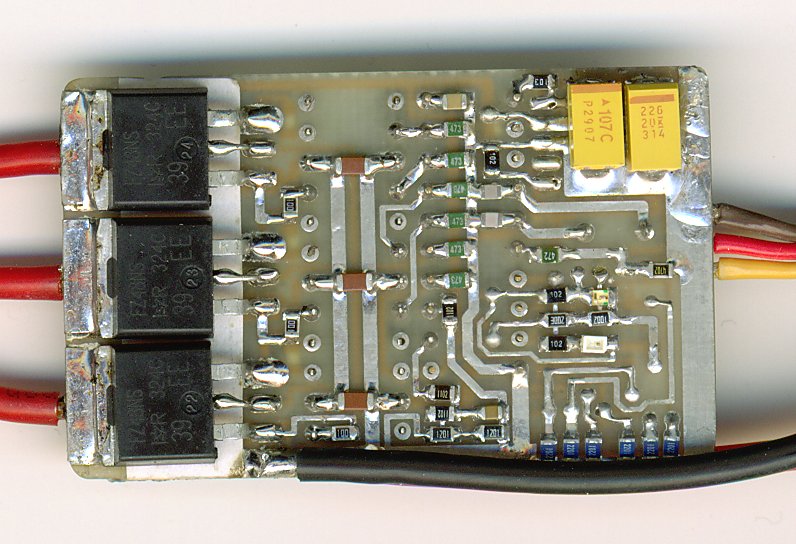

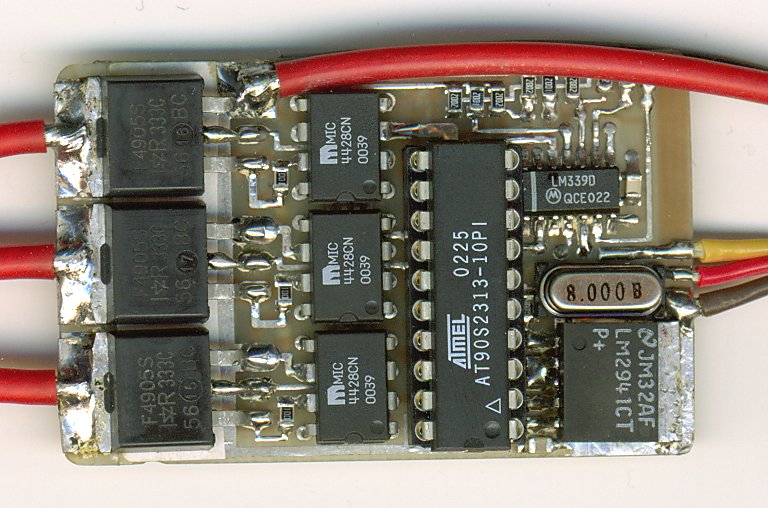

Do sedaj sem izdelal ta krmilnik v malo močnejši izvedbi 4 (Sergey Sorochenko) in povsem solidno deluje s CDROM motorji. To izvedbo krmilnika sem izbral, ker je malo večja in sem tiskanino lahko izdelal v domači delavnici. Priloženi sliki prikazujeta to izvedbo krmilnika in ne ono, ki jo nameravava dat izdelat!



S Simonom trenutno zbirava ponudbe za tiskana vezja (dvostransko, zaščiteno z lakom, brez tiska). Trenutno (ob zaenkrat še skromnemu odzivu obrtnikov) kaže, da bo cena za tiskano vezje precej pod 1000SIT.

Skupna ocena stroška za krmilnik je taka:

uC Atmel 90S2313 SMD 1000 SIT
FET-i 1500 SIT
nap. regulator L4941 500 SIT
drobni material 1000 SIT
TIV 600 SIT

skupaj 4600 SIT

Če ima še kdo veselje do spajkanja in se mu zdi gornji izračun (ki je samo ocena, pričakujem, da bo cena nižja) zadosten razlog, da krmilnik sestavi sam, naj pove. Predpostavlja pa se, da ima vsaj minimalne izkušnje s spajkanjem SMD komponent.

Glede na to, da bova naročala tudi FETe, je možna tudi priprava delnih KIT kompletov (TIV, FETi, sprogramiran uC, napetostni regulator) ali pa kar celoten kit.

Cena bo za vse skupaj neprofitna, za stroške tekanja in telefoniranja bova na ceno materiala pribila 5%. Če bo kdo hotel videt račune, jih bo tudi lahko. Namen tega je, da se z minimalno večjim naporom, kot ga imava z izdelavo dveh ali treh kosov zase, omogoči še komu drugemu, da pride do poceni krmilnika za eksperimentiranje s CDROM brezkrtačnimi motorji.

Informacija na spletni strani je precej skopa, zato se bova potrudila vsaj za podrobne slike postavitve komponent in opis morebitnih kritičnih točk pri sestavljanju.

Ta informacija je zelo informativna in služi samo temu, da izveva, če je sploh kaj zanimanja (in če se komu še da kaj cinit).

Več glede na odziv.


LP Primož
