regulator vrtljajev ventilatorja

[steem]

Kot lastnik intellija v2.0 me je zelo motilo to, da je ventilator delal vedno pod maximalnimi vrtljaji. pa sem se odločil narediti manjšo "posodobitev".

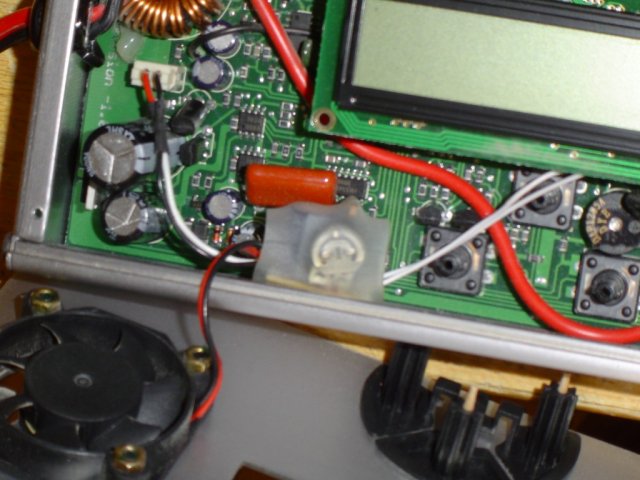

Prilagam par slikic, ki prikazujejo kak zgleda ta zadeva za shemo in/ali PCB rizbo, mi pošljite PM ali pa e-mail.

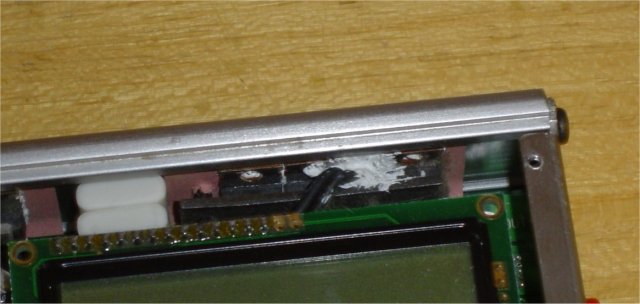

Pomembna je postavitev NTK upora, saj se mora nahajati tam, kjer je največji izvor toplote. Najboljše je, da med tranzistorje stisnete silikonsko pasto in ga zarinete točno v njo. S tem zagotovimo, da se čimveč toplote prenese na NTK upor.

LP Jernej

[steem]

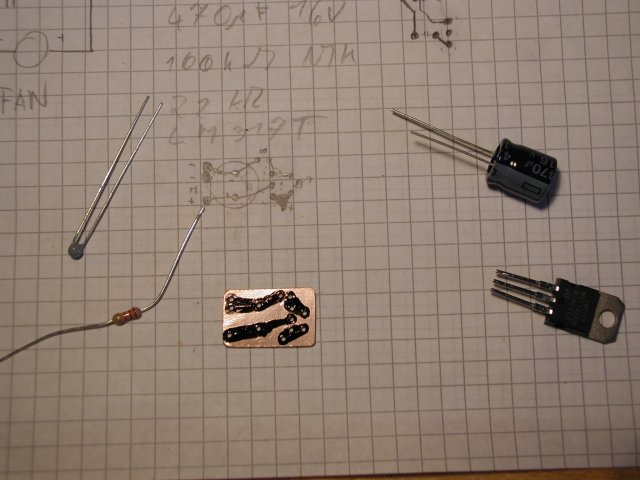

pa še pocarija

LP Jernej

[Slowfly]

Lepo , vendar...
Običajno je problem , da se različni polnilci ne hladijo dovolj , zaradi tega tudi so montirani ventilatorji. Od viška hlajenja glava ne boli , prej je obratno. Da ti slučajno ta "posodobitev " ne bo kdaj v prihodnosti pvzročala kakšen glavobol. Če si Intellija dobro "zadihtal"....

lp Slowfly

[steem]

Polnilci se ponavadi preveč hladijo. Zato sem se šel z tem zajbavat ... če ne bi pustil.

Če pa ga obremenim pa tudi dovolj hladi ... v tem je bistvo regulacije.
če ne rabiš hlajenja ... je minimalno.
če ga rabiš ... dela toliko kot si ga nastavil.

LP Jernej

[Slowfly]

Polnilec je tvoj . Karkoli že počneš z njim , je popolnoma tvoja stvar !

lp Slowfly

[Andrej Petrovčič]

@Slowfly: ... a je kaj pozitivnega v tebi ?
Dečko se je potrudil, razvil, poslikal in nesebično objavil ! Zadeva je preizkušena na dveh polnilcih že nekaj mesecov, pa je super.

svašta pri slovencih.....

[MaNe]

A je zadeva primerna tudi za polnilec Robbe Power Pack Ultimate.

A se, da pri teh polnilcih zamenjat displej, z osvetljenim displejem?

[MC GAYVER]

laično vprašanje
kaj dobim pozitivnega z tako predelavo

lp

[MaNe]

Če sidoma v bloku in nimaš kleti, ali podobnega prostora za modelarstvo, pa daš nekaj čez noč počasi polnit in ti ventilator cvili celo noč pod polnimi obrati -- se ne boš najbolje naspal ( al te pa žena vrže čez okno z polnilcem vred).

moram te pohvalit, zelo dobra rešitev.

A je možno to naredit tako da se do določene temperature ventilator sploh ne vklopi, tako kot pri inteliju V3.

[piki]

pohvale za trud, glavno da dela

kaj jaz vem, opazam, da se polnilec bolj greje pri praznjenju kot polnjenju. Praznim pa itak skori nikoli. Pri ca 3 A polnjenja, pri odklopljenem ventilatorju je ohisje malo toplo tako, da ventilator sploh ni potreben

[ernest]

Sam sem zamenjal displej na polnilcu X-Peak 3 z osvetljenim.
Zamenjava je vsaj zame zelo koristna, pa še zgleda boljše.

[MaNe]

a moraš pol zagotovit kak nov vir napetosti da je zaslon osvetljen.

A si ga mogoče kupil v čipu, ali HTEju?

[Slowfly]

@ Andrej Petrovčič

Rh faktor.

Zakaj sem napisal , kar sem pač napisal ?

Zato ker se takih in podobnih predelav lotijo tudi tisti , ki nimajo pojma kaj pravzaprav počnejo.
In potem se v dosti primerih zgodi , da predelana zadeva crkne , pa še eventualna garancija je šla po gobe. Tudi sam živim v bloku , štiričlanska družina na 58 kvadratnih metrih , v kleti pa ni za mojo dejavnost tudi nič prostora.
Slabe celice , ki bi se zaradi tega polnile celo noč pa pri meni romajo v reciklažo.
Razen enega , so vsi moji polnilci izdelani v samogradnji , sam pa problem hlajenja le teh rešujem z bogato dimenzioniranimi alu. hladilnimi telesi in po potrebi še s kvalitenimi ventilatorji , ki ne piskajo , škripajo...
Če Steema in še koga moti hrup ventilatorja , bi bilo po moje bolj smiselno zamenjati ventilator s kvalitetnejšim - tišjim.


lp Slowfly

[steem]

@Tyco

Pomojem je ta polnilec samo kopija Intellija in bi se tudi vanj dalo narediti kaj takšnega. Edino glavni izvor toplote moraš najt, na katerega boš "pripopal" NTK upor. Glede popolnega izklopa je pa to vezje preenostavno. Če se bom kaj gibal okrog AMZS-ja, ti pridem pokazat zadevščino.

@piki

hvala za pohvale stvar res deluje ... lahko jo pa uporabiš tudi kje drugje ... ne samo na polnilcu. (ideja je bila izvzeta iz močnostnega audio ojačevalca)

@MC GAYVER

Tak je kot je rekel Tyco in kot sem že na začetku napisal oz. ker ni potrebe po ventilaciji če je polnilec hladen Lahko pa tudi rečeš da podaljšuješ življensko dobo ventilatorju ...

@Slowfly

Mislim da res nisi dojel bistva tega posta.
Večino modelarjev je tehnikov. Če pa niso bili tehniki pred modelarstvom so to postali med tem. Saj biti modelar je po svoje biti sam svoj mojster. Če se bo tega lotil popolni lajik tako ali tako nebo vedel kam kaj ... in mislim, da se na celo stvar sploh nebo spravil. Če pa bo imel željo bo pa to stvar pokazal prijatlu, ki se spozna in mu bo on pokazal kako se naredi ali mu bo pa sam naredil.
Nevem od kod tebi taki zaščitni faktor na nekaj kaj deluje ... če nebi delalo bi dal tej temi naslov "NE DELAJ TEGA KER SE BO VEN SKADILO!"
Upam da si vsaj malo spregledal.


LP Jernej

[Slowfly]

@ steem

O tem , kako tehnično (še posebej elektro) je podkovana večina , ki se ukvarja z modelarstvom , bi lahko zelo zelo dolgo debatirala. Sam sem elektrotehnik po stroki. Z modelarstvom se ukvarjam več kot trideset let. Star pa sem dvainštirideset let. In verjameš mi lahko , da sem doslej videl pa tudi popravljal lepo število po neumnosti ali po nesreči skurjenih elektronskih naprav. Kar nekaj tudi zaradi raznoraznih "inovacij".
Nič ni narobe s tem , če nekdo , ki ve kaj počne , nekaj naredi po svoje.
Tudi če to fotodokumentira in objavi ne. Vendar se moraš zavedati , če javno objavljaš še shemo oz. načrt , ki mimogrede niti ni do potankosti razdelan , s tem prevzemaš tudi neke vrste moralno odgovornost za to če se bo komu kaj sfižilo.
Poleg tega , ventilatorji v elektronskih napravah niso namenjeni hlajenju samo močnostnega dela. Dostikrat se prav svinjsko greje tudi kak procesor , ali katera druga komponenta, ta pa dela na polno tudi ko je močnostni del skoraj neobremenjen. Proizvajalci elektronike , pa kot je splošno znano , zelo radi priozvajajo stvari , ki delajo praktično na robu - toliko da ne crknejo že ob normalni uporabi. Kakšne pa so možnosti popravila skurjenih procesorjev , pa upam , da ti je znano.

Pa brez zamere .

lp Slowfly

[MC GAYVER]

@MC GAYVER

Tak je kot je rekel Tyco in kot sem že na začetku napisal oz. ker ni potrebe po ventilaciji če je polnilec hladen Lahko pa tudi rečeš da podaljšuješ življensko dobo ventilatorju ...

sicer res ne vem veliko o elektroniki vem pa nesporno da elektriki oziroma vsem prevodnikom ekstremno koristijo nizke temperature torej bi menil da je hladiti tudi če ne izgleda vroče dobro

kar se pa kleti tiče pe tista o tihem ventilatorju ni slaba

sam imam home made ECS polnilec in mi na kraj pameti ne pride da bi doma karkoli filal (sveža bat je naj bat)

[steem]

no pa naj še dodam ... vezje nikoli ne ustavi ventilatorja. Ampak ga upočasni do določene meje, kjer je dosti bol tih kot pri polnih vrtljajih. Tako se lahko hladi tudi procesor oz. notranja elektronika.

Če smo že pri elektroniki in intelliju ... je to za mene najbolj čudna kišta elektronike kaj sem jo kdaj videl. Ventilator vleče zrak ven iz ohišja. Med tem ko ima ohišje hladilna rebra zunaj. Vse za "lepoto".

LP Jernej

p.s. Slowfly nič ni zamere ... pač hočem videt od kod razmišljanje. Sem pa tudi po stroki elektronik sedaj bol energetik in energetski elekrtonik. Sem 22 let star in imam že sedaj 7 al 8 let šolanja elektronike in nasploh elektro stroke. Shemo sem pa v takšni obliki dal, da bo že vsakega lajika ustavla pri samem risanju. Saj zadeva ni za trg in za to nisem nič plačan. Če bi pa blo za trg bi pa seveda zgledalo vse zelo drugače kot tudi sam veš.

[Slowfly]

Intellija pravzaprav ne poznam . Niti ne vem kaj pravzaprav hladi omenjeni ventilator(če je glasen , bi ga sam vsekakor raje zamenjal s tišjim - cena ventilatorja je v primerjavi s polnilcem zanemarljiva) . Je pa povsem mogoče , da ravno tisto ostalo elektroniko. Tudi ni moj namen kritiziranje tvoje predelave. Opozoriti sem hotel samo na to , da je pri teh stvareh potrebno biti tudi rahlo previden , že zaradi tega , da si ne nakoplješ nepotrebne jeze , slabe volje nenazadnje pa tudi "sovražnikov". O tvoji strokovnosti niti malo ne dvomim , videl pa sem že stvari , ki so jih počeli raznorazni kvazi strokovnjaki . Verjemi , dostikrat so mi šli lasje pokonci.
(kot bi rekel moj pokojni oče "Ni vsak kosec , kdor na travniku žvižga!")
Za nekatere nadebudneže pa velja tudi tale: "Čula žaba , da se konji kuju , pa i ona digla nogu"

lp Slowfly

[Lupek]

Ko je že ravno debata o ventilatorjih bom pa še jaz nekaj vprašal.
Napajalnik za polnilec imam narejen iz računalniškega napajalnika, ki pa ima dokaj glasen ventilator. Odločil sem se že da bom odstranil zaščitno pločevino pred ventiatorjem in jo zamenjal z zaščitno mrežico ki ima dosti manjši upor in posledično hrup. Sedaj pa me zanima koliko smem zmanjšati vrtljaje ventilatorja in kako naj to storim. Bi šlo če bi zaporedno vezal en upor ? Ventilator pomoje lahko upočasnim ker v računalniku ta isti ventilator meša še zrak v celem ohišju, sedaj pa je njegova naloga le hlajenje napajalnika.

Lp: Luka

[ernest]

Displej sem kupil v Čip-u. Marko mi ga je moral naročit, lahko ga pa kupiš tudi preko Sveta elektronike. (probal sem kar nekaj drugih, pa so ponavadi previsoki). Napajanje osvetlitve sem priključil na vhod napajanja (12V), preko zaščitne diode in napetostnega regulatorja (5V).

Pa še nekaj kar me na tem foromu zelo moti.
Če si elektronik po stroki še ne pomeni, da imaš o tem kaj pojma.
Sam sem po izobrazbi KOMERCIALNI TEHNIK. Z elektroniko se bavim zgolj amatersko, a imam za sabo kar nekaj kar zahtevnih projektov.
V naši okolici še nisem zasledil profesionalnega modelarja, pa smo vsi zelo pametni. Nismo se pač vsi izšolali za to kar nas veseli in za kar smo najbolj nadarjeni...

Osebno podpiram vsak objavljen projekt pa naj bo še tako amaterski.
Malo si poglejte tuje forume. Tam ponavadi pišejo kako izboljšati nek projekt, malokdo omenja svojo izobrazbo.
