MC-14 (15) dogradnja kanalov 5,6,7

[s57ra]

Zanima me kako uporabiti enega od teh kanalov za vklop npr. kamere. V oddajniškem modulu so predvideni 5 polni vhodi a nikjer ne najdem razporeda signalov. Ima mogoče kdo podatke o teh priključkih?

Pozdrav, Pavle

[Mars]

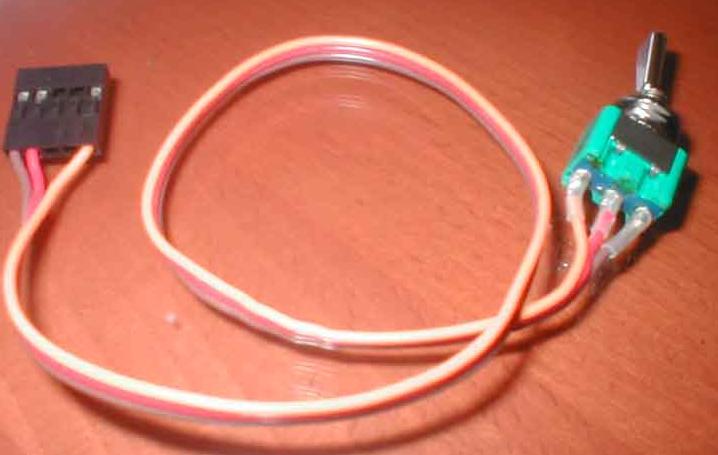

Za dodaten kanal rabiš takšno stikalo.

lp

[s57ra]

Hvala za odgovor,
Za vsak slučaj sem pogledal vezje in ugotovil, da sta je skrajni levi pin 5v, skrajni desni masa, srednji trije pa so zvezani skupaj in je na njih 100K pull-up upor; torej je to gotovo vhod, na katerega pripeljemo nekaj od 0-5v, kar se tudi ujema s sliko stikala. Sem preizkusil na 5. kanalu, a se ne zgodi nič - krmilni signal - gledano na osciloskopu je enak oziroma servo ali karkoli že se ne premakne.. Očitno je še kak trik v softwareu??

LP, s57ra

[Mars]

Na petem kanalu res ne dela , deluje pa na šestem in sedmem . Glede konektroja je vseeno kako ga obrneš.

Bi pa tudi mene zanimalo zakaj ne dela na petem kanalu.

lp

[joža]

Graupner ima pri izbranem tipu modela 2. in 5. kanal softversko povezana (2 servota za nagib). Poglej navodila ali pa priklopi servo na 5. kanal in heblaj pa boš videl če je tako.

LP

[s57ra]

Res je, deluje na 6. in 7. kanalu, peti kanal pa je goljufija, ker se zgleda lahko uporablja samo v mix kombinaciji. V dokumentaciji to ni nikjer izrecno navedeno. Probal sem priklopit potenciometer na 6 in 7 (skrajna priključka na končne pine, spremenljivi del pa na sredino) in tako lahko vozim servo kot pri spodnjih kanalih.
Še enkrat hvala za pomoč, grem zlotat pic stikalo za vklop kamere!

s57ra

[grega]

Kakšen potenciometer uporabljaš, kje si ga kupil?
